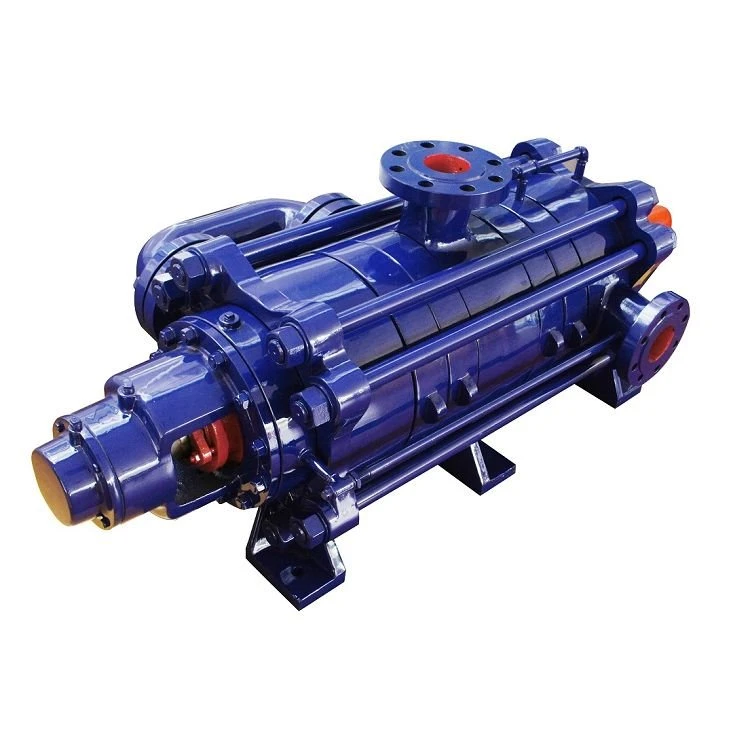

Mine Multistage Centrifugal Pump

Khoom Taw Qhia:

Lub Mine Multistage Centrifugal Pumps tau tsim raws li cov cuab yeej siv siab heev uas tau qhia, noj, thiab nqus tau; lawv tsim nyog rau nqa cov dej huv thiab cov khoom siv uas muaj cov yam ntxwv zoo ib yam li cov dej huv ntawm lub cev thiab tshuaj lom neeg. Qhov loj me me ntawm cov khoom insolubles tsawg dua 2 hli, thiab qhov ntim tsis tshaj 0.1c/o rau ib chav tsev ntim. 15 degree txog 180 degree yog qhov ntau ntawm ntau theem mining centrifugal twj nruab nrab kub. Tsis tas li ntawd, ntau theem mining centrifugal twj ua haujlwm siab yog 3.0 MPa. Lub ambient kub thiab txheeb ze av noo yuav tsum tsawg dua los yog sib npaug rau 40 degree thiab 95 degree, feem.

Nta

Lub Mine Multistage Centrifugal Pumps yog khov kho thiab vam khom thaum ua haujlwm, thiab lawv muaj kev ua haujlwm siab thiab ua haujlwm zoo tshaj cavitation. Nws siv cov qauv hydraulic ntawm lub xeev-pom zoo cov khoom siv hluav taws xob txuag hluav taws xob, uas muaj cov txiaj ntsig ntawm kev ua haujlwm siab, kev ua haujlwm ntawm lub teeb, kev ua haujlwm zoo thiab ruaj khov, tsis tshua muaj suab nrov, kev pab lub neej ntev, thiab kev txhim kho thiab kev saib xyuas.

Mine Multistage Centrifugal Pumps 'Flow Parts yog tsim los ntawm cov hlau tsis zoo los yog cov hlau cam khwb cia, ntawm lwm cov ntaub ntawv, kom ntseeg tau tias lawv cov kev ua haujlwm siab, lub zog ua haujlwm, kev ua haujlwm ntau, kev ua haujlwm ruaj khov, tsis tshua muaj suab nrov, lub neej ntev, thiab yooj yim ntawm installation thiab kho. Los ntawm kev hloov cov khoom ntawm cov dej ntws, cov foob, los yog ntxiv cov tshuab cua txias, thiab lwm yam, lub twj tso kua mis multistage centrifugal kab rov tav tuaj yeem thauj cov dej kub, roj, corrosive lossis hnav nruab nrab.

Lub hauv paus ntsiab lus thiab kev ua haujlwm:

1. Lub twj tso kua mis MD (P) yog segmented centrifugal twj tso kua mis nrog ib qho suction thiab ntau theem. Sab pem hauv ntej dej, vertically upward, yog qhov chaw suction inlet nyob. Raws li qhov yuav tsum tau ua ntawm kev siv tiag tiag, nws tuaj yeem hloov mus rau hauv txoj kab rov tav. Lub twj tso kua mis lub qhov hluav taws xob yog nyob rau sab saum toj ntawm lub qhov hluav taws xob qhov hluav taws xob, uas nyob rau hauv nruab nrab ntawm lub cuab yeej. Tensioning bolts yog siv los txuas lub twj tso kua mis sib txuas, ntu dej pem hauv ntej, ntu nruab nrab, ntu qhov hluav taws xob, thiab cov dej nkag hauv qab. Nyob ntawm qhov xav tau ntawm tus neeg siv, lub nqa tuaj yeem nce lossis txo qis.

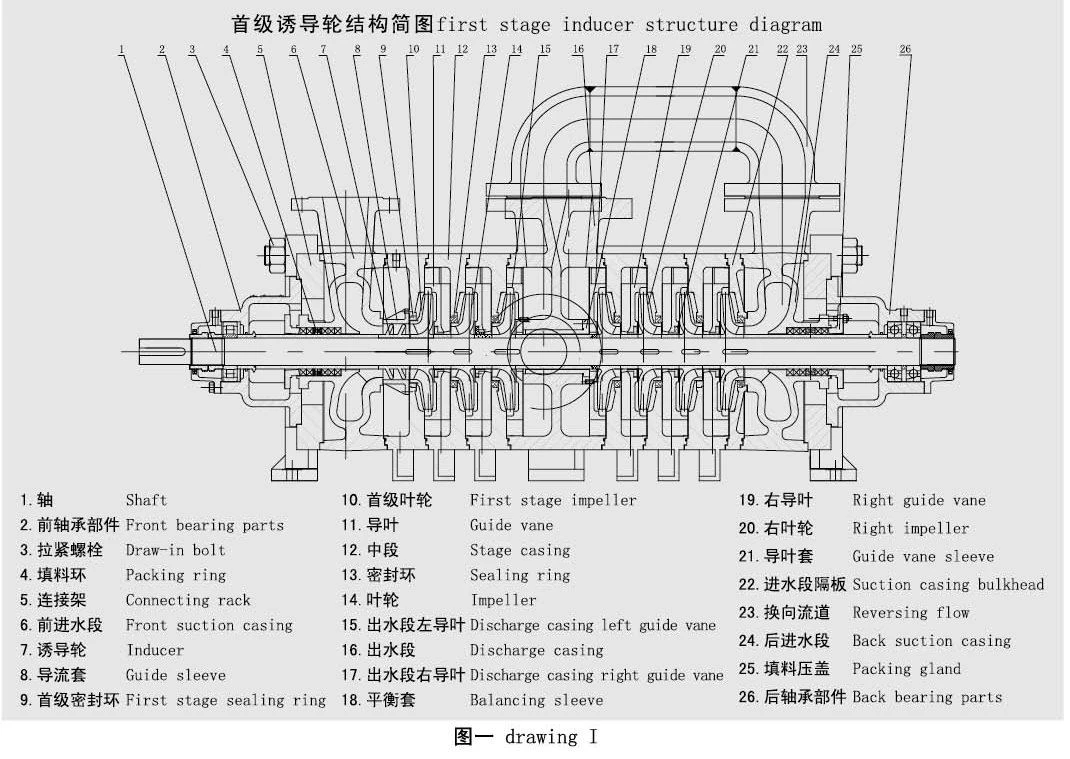

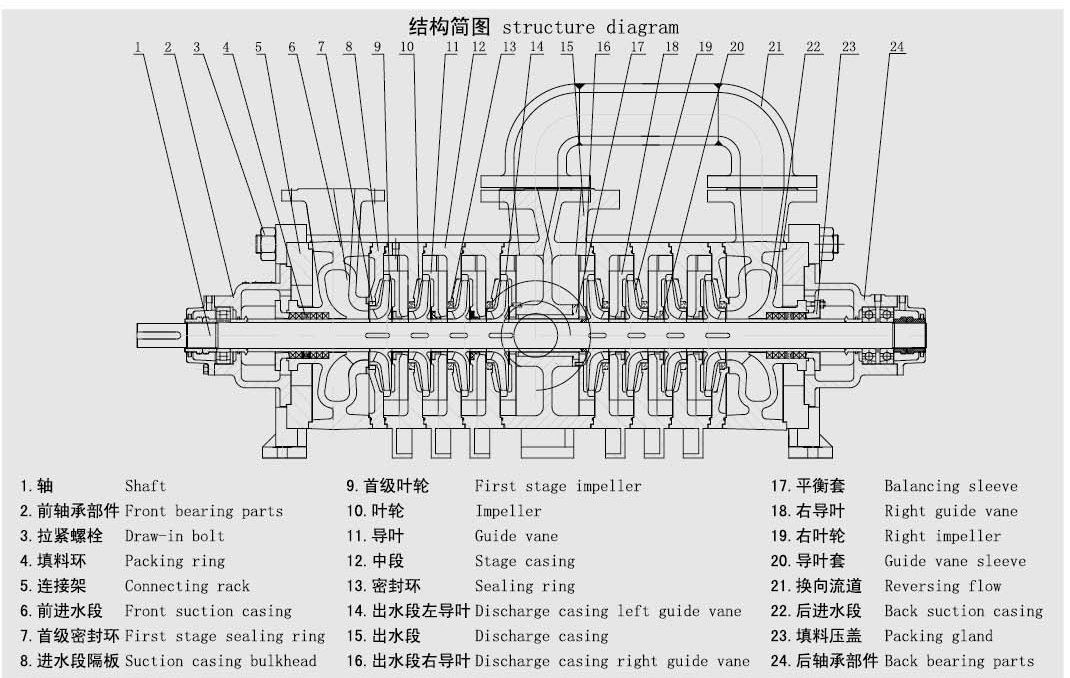

2. Cov qauv thiab kev ua haujlwm ntawm cov ntsiab lus tseem ceeb

⑴ qhov tseem ceeb ntawm lub twj tso kua mis: rau pem hauv ntej dej seem, qhov hluav taws xob seem, rear inlet seem, qhia vane, txoj cai qhia vane, sab laug qhia vane ntawm qhov hluav taws xob seem, txoj cai qhia vane ntawm qhov hluav taws xob seem, nruab nrab seem, impeller, txoj cai impeller, ncej, sib npaug nruas, pem hauv ntej positioning tes tsho, rear positioning tes tsho, txuas ncej, thim rov qab ntws channel, thiab lwm yam; Lub rotor yog tsim los ntawm impeller, txoj cai impeller, sib npaug nruas, impeller tuav lub tes tsho, lub tes tsho pem hauv ntej, lub tes tsho nram qab thiab lwm qhov chaw nruab rau ntawm tus ncej. Kev tsav tsheb kawg ntawm lub rotor yog kev txhawb nqa los ntawm cov menyuam bearing, qhov kawg yog teem lub ntsej muag rau lub ntsej muag nrog kab pheeb ces kaum sib cuag pob bearing, thiab cov kabmob yog lubricated nrog roj.

(2) Ntu dej pem hauv ntej, nram qab dej inlet seem, nruab nrab seem, txoj cai qhia vane, sab laug qhia vane ntawm lub qhov hluav taws xob seem, txoj cai qhia vane ntawm lub qhov hluav taws xob seem, rov qab ntws channel, thiab qhov hluav taws xob seem ua rau lub chav ua hauj lwm ntawm lub twj. Sab axial yog qhov uas cov kua nkag mus. Cov theem siab qis yog muab tso rau ntawm ob qhov kawg kom txo qis lub siab nqa los ntawm cov ncej foob. Thaum lub sijhawm ua haujlwm, axial rog ua haujlwm ntawm txhua khub ntawm symmetrically teem impellers yog qhov sib txawv, uas tuaj yeem sib txawv sib npaug los sib npaug ntawm cov axial tsim.

⑶ ① shaft foob: cov khoom muag muag yuav tsum tau siv rau kev sib khi, thiab qhov nruj ntawm cov ntim yuav tsum tsim nyog, kom cov kua tuaj yeem tawm los ntawm kev poob.

② kis tau tus mob: lub twj tso kua mis yog tsav ncaj qha los ntawm lub cev muaj zog los ntawm elastic coupling; Saib los ntawm kev taw qhia ntawm lub cev muaj zog, lub twj tso kua mis tig clockwise.

③ bearing: cov menyuam bearing yog saws nyob rau hauv qhov kawg tsav tsheb thiab ib tug kab pheeb ces kaum sib cuag pob bearing yog saws nyob rau hauv lub kawg.

④ sealing nplhaib: tiv thaiv dej siab hauv lub twj tso kua mis los ntawm kev xau rov qab mus rau qhov nkag, thiab tuaj yeem hloov tau tom qab hnav.

⑤ sib npaug nruas: ntsia tom qab kawg theem impeller, nws tig nrog lub rotor, thiab sab nraud ncig ntawm lub nruas sib npaug ua ib qho sib txawv radial nrog rau sab hauv qhov chaw ntawm lub tes tsho.

⑥ Pem hauv ntej thiab nram qab lub tes tsho: ntawm ob chav ntim khoom, lawv tuaj yeem hloov tau tom qab hnav.

⑷ lub hauv paus ntsiab lus ua haujlwm: lub twj tso kua mis rotates nyob rau hauv lub tsav ntawm lub cev muaj zog ua hauj lwm ntawm cov kua ua kom nws lub zog, yog li ntawd tus nqi ntawm cov kua yuav tsum tau xa mus rau qhov yuav tsum tau qhov siab los yog siab los ntawm lub tshuab nqus tsev vacuum los ntawm cov ntws los ntawm qhov chaw. lub twj tso kua mis.

model meaning:

Piv txwv li: md100-80 × 8 (P) MD: hnav resistant multistage centrifugal twj rau thee mine 100: ntws 100m3 / h 80: ib theem nqa 80m 8: theem (P): sib npaug hom
